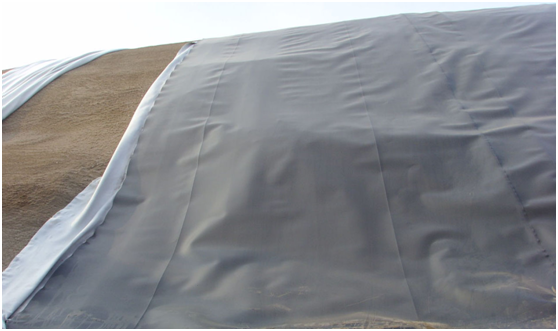

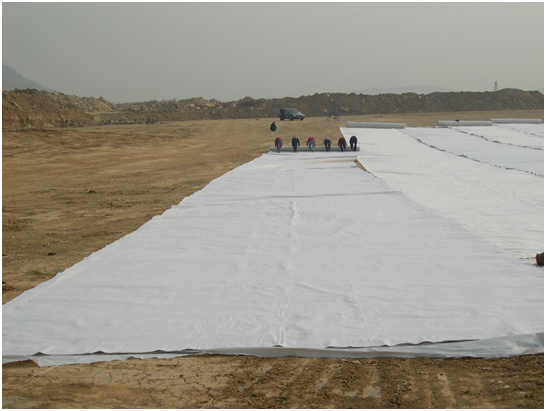

国内精品久久久久久久影视麻豆膜粘接所用的粘合剂大多为即涂即粘型，工艺环节为搭接定位，湿布清洁接缝处，干布清洁，涂胶，压合，沙袋拖压（必须先拖压，后定位压重，若不拖压则沙袋与沙袋之间的重力缺乏处会形成粘接薄弱面）。

0.5mm厚的国内精品久久久久久久影视麻豆膜的粘接缝宽15cm，固化时间4h，接缝的拉伸强度为母材的110%，延伸率为母材214%。一级水电站土坝防渗加固工程中0.9mm厚的国内精品久久久久久久影视麻豆膜的粘接缝宽8cm，粘接环境温度约为28℃，风力2~3级，固化时间8~12h，固化环境温度为15~18℃，接缝的拉伸强度为母材拉伸强度的111%，延伸率为母材的134%。

对于复合膜接缝中的国内精品久久久久久久影视麻豆织物的拼接常用缝接与粘接两种方式。用手提缝纫机缝合工艺简单，但织物接缝难以与膜接缝协调变形，拉伸强度会有明显下降，甚至两布一膜的接缝强度还低于一布一膜的接缝强度。

用粘合剂粘合国内精品久久久久久久影视麻豆织物不仅工艺复杂，而且由于织物孔隙率大而消耗大量的粘合剂，成本较高。此外，膜与织物一般需分别先后粘合，中间至少需经历一个粘合固化周期。总结国内精品久久久久久久影视麻豆膜拼接工艺，应尽量避免拾遗补漏，尤其对于焊接工艺，尽量减少漏焊、虚焊，以及一条焊缝有多次停顿点。尽管这些缺陷被检查出可以补焊，但手持焊枪的焊接质量远不如焊机的焊接质量。
